модель 2004 года
- Модель Спортивные
- Код модели PANTERA 600 EFI BLACK (S2004PTDEFUSB)

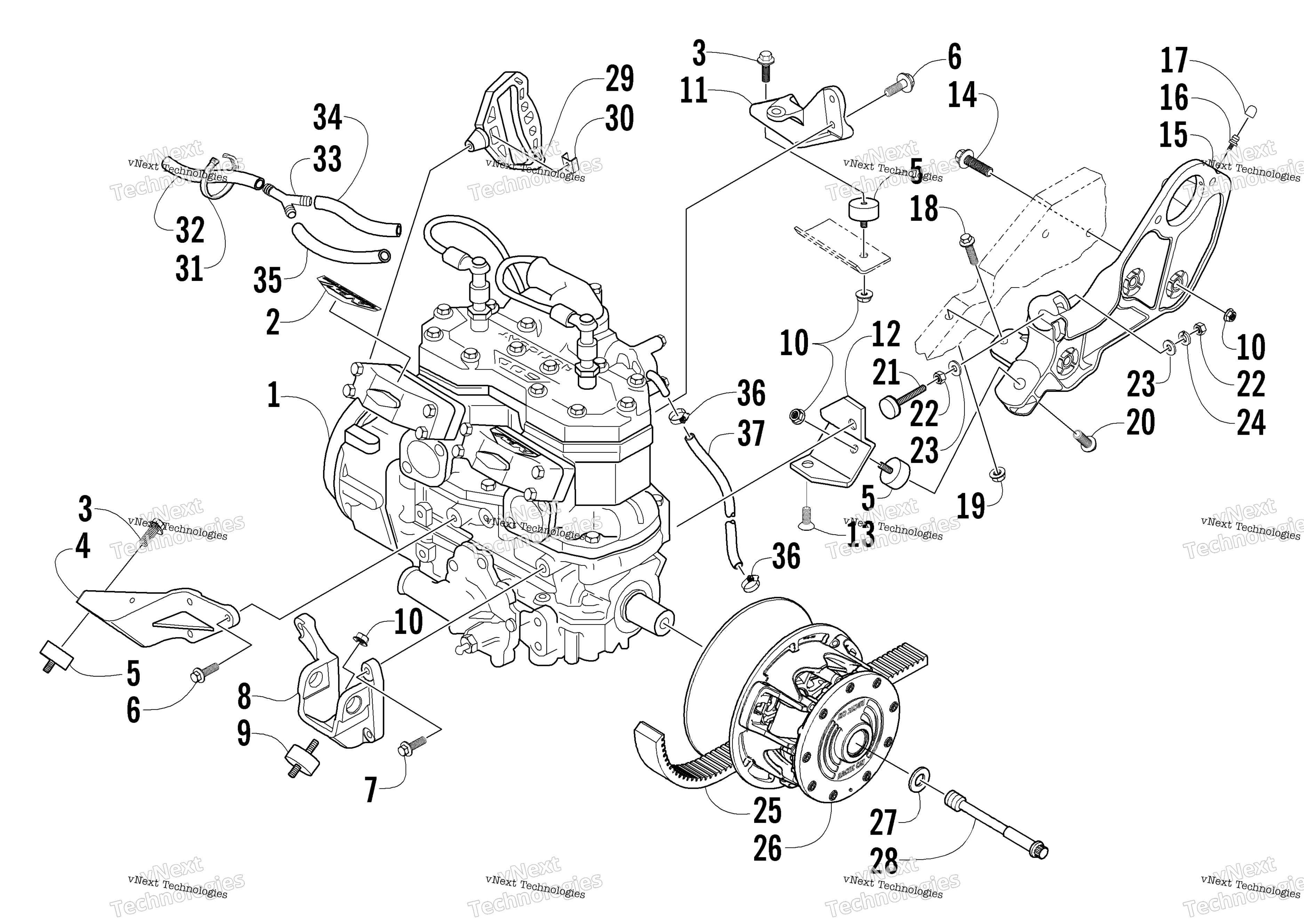

Схема двигателя And Related Parts для PANTERA 600 EFI BLACK (S2004PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,W/O EFI COMP-600 EFI art. 0662-339
По запросу
2
Decal, “APV” art. 3611-967
По запросу
3
Screw, Cap art. 8020-220
По запросу
4
Bracket, Engine Mounting - Right - Front art. 0708-102
По запросу
5
Mount, Engine art. 0608-217
от 2 100 ₽
Аналог
Опора (подушка) двигателя Arctic Cat ( 0608-217 )
art. SM-09555-1
1 130 ₽
Требуется 3 шт.
Подписаться
6
Болт Arctic Cat art. 8020-130
от 578 ₽
7
Screw, Cap art. 8020-132
По запросу
8
Bracket, Engine Mounting - Left - Front art. 0745-179
По запросу
9
Mount, Engine - Double Male art. 0608-118
По запросу
10
Гайка Arctic Cat art. 8048-486
По запросу
11
Bracket, Engine Mounting - Right - Rear art. 0708-104
По запросу
12
BRKT, ENG,MTG-LH REAR MACH art. 0708-120
По запросу
13
Screw, Machine art. 0623-095
По запросу
14
Screw, Cap art. 8020-224
По запросу
15
Bracket, Engine Mounting/Bearing Support (inc. 16-17) art. 0708-140
По запросу
16
Fitting, Grease art. 0623-899
По запросу
17
Cap art. 0623-904
По запросу
18
Screw, Cap art. 8020-040
По запросу
19
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
20
Screw, Cap art. 8020-225
По запросу
21
Bumper, Torque - Engine art. 0608-299
По запросу
22
Nut art. 8042-516
По запросу
23
Washer art. 8050-282
По запросу
24
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
25
Ремень вариатора Arctic Cat art. 0627-020
По запросу
26
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
27
Washer, High Collar art. 0623-210
По запросу
28
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
29
Handle, Recoil art. 0636-363
По запросу
30
Cap, Recoil Handle art. 0606-885
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Hose, Drain - VEV (Exit) art. 0610-365
По запросу
33
Y-Fitting art. 0670-875
По запросу
34
Hose, Drain - VEV (PTO) art. 0610-364
По запросу
35
Hose, Drain - VEV (Magneto) art. 0610-363
По запросу
36
Clamp, Hose art. 0623-373
По запросу
37
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
